S型單級雙吸離心泵工作原理：

1、本型泵的清水吸入口與吐出口均在水泵軸心線的下方，與軸線垂成水平方向．檢修時無需拆卸進出口水管及電機．從轉動方向看去，水泵為順時針方向旋轉(根據用戶需要亦可改為逆時針方向旋轉)。

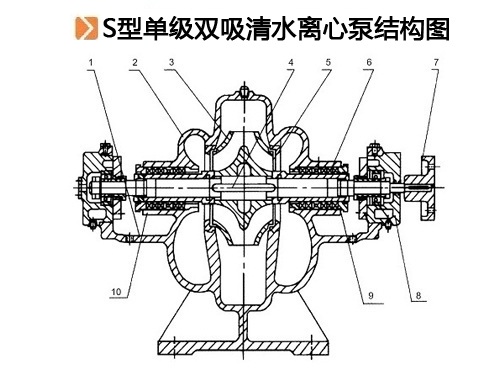

2、泵主要零件有：泵體，泵蓋，葉輪，軸，雙吸密封環，軸套等。
3、泵體與泵蓋構成葉輪的工作室，在進出水法蘭上，制有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，制有放水的管螺孔。
4、經過靜平衡校驗的葉輪，用軸套的兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。
5、泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內，安裝在泵體兩端，用黃油潤滑。
6、雙吸密封環用以減少水泵壓力室的水漏回吸水室。
7、泵通過彈性聯軸器由電動機直接傳動。必要時亦可用內燃機傳動。8、軸封為軟填料密封(根據用戶需要可采用機械密封結構)。
