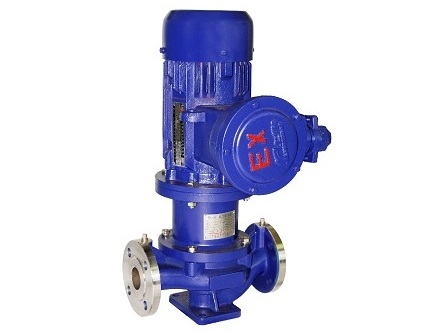

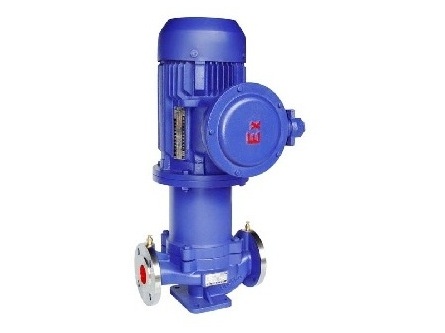

CQG型管道磁力泵
| 產品類別：磁力泵系列 |
| 產品名稱：CQG型管道磁力泵 |
|
性能數據 |
流量范圍 |
3.2~12.5m3/h |
|
揚程范圍 |
12.5~32m | |
|
介質溫度 |
80℃ | |
| 環境溫度 | 不超過40℃ | |
| 工作壓力 | ||
| 電機數據 | 配套功率 | 0.55~4KW |
| 電壓 | 380V、440V | |
| 頻率 | 50HZ、60HZ | |
| 轉數 | 2900rpm | |
| 防護等級 | IP54/IP55 | |
| 絕緣等級 | F | |
| 材料 | 泵體、泵蓋、葉輪 | 玻璃鋼 |
| 泵軸 | 45#鋼 | |
| 機械密封 | 石墨、碳化鎢、碳化硅、硬質合金等 |
- 產品概述
- 工作原理
- 型號意義
- 應用案例
- 結構圖
磁力管道泵是本公司在十多年設計制造臥式磁力泵經驗基礎上開發的一種新型管道泵，它既具有ISG型管道離心泵的特點、又具有磁力化工泵的優點，是新型的無泄漏管道離心泵。
產品特點
CQG型管道磁力泵型是在ISG型立式管道泵的基礎上設計而成的新型立式結構磁力泵，它秉承ISG泵的優點，又與磁力傳動的結合，達到了無泄漏輸送液體的要求。
CQG型管道磁力泵可直接安裝在管道任何部位，對管道中的介質進行加壓，可直接替換原來的ISG泵，安裝尺寸與ISG泵完全相同，方便用戶更換
1、進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質；
2、材質優良，泵體、葉輪、隔離套等過流部件均采用優質不銹鋼制造；
3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石M106K，并設置了潤滑油槽，有效地保證泵的使用壽命；
4、立式安裝，結構緊湊、占地面積??；
5、振動小，噪音低，運行特別平穩
型號意義
例：CQG-32-125
CQ-立式管道磁力泵
32-泵進口直徑
125-葉輪名義直徑
