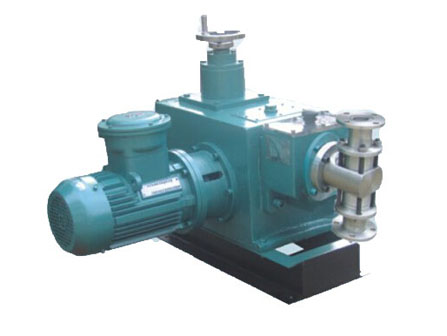

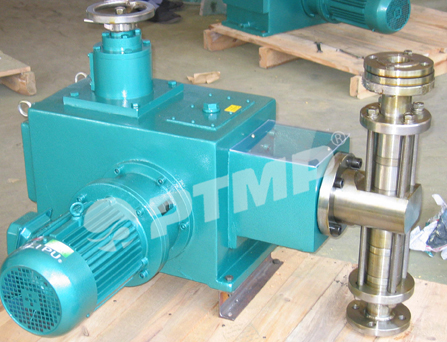

J-D型柱塞式計量泵



 產品類別：計量泵系列
 產品名稱：J-D型柱塞式計量泵

性能數據

流量范圍

32~9000L/h

壓力范圍

50~0.8MPa

介質溫度

 -30℃~350℃
環境溫度 不超過40℃
工作壓力
電機數據 配套功率 2.2KW~7.5KW
電壓 220V、380V
頻率 50HZ、60HZ
轉數 1450r/min
防護等級 IP55
絕緣等級 F
材料 泵頭 PTFE/不銹鋼
閥球 陶瓷/不銹鋼
閥座 聚四氟乙烯

  • 產品概述
  • 工作原理
  • 產品用途
  • 型號意義
  • 應用案例
  • 性能參數
  • 結構圖

J-D型柱塞式計量泵產品特點

1、柱塞直徑可制的很小，但不宜過大，一般D=3-200mm
2、柱塞泵使用的排除壓力范圍較廣泛，且宜制成高壓泵。
3、能輸送高粘度介質，不推薦適用在輸送腐蝕性泵料及危險性化學品。
4、軸封為填料密封，有泄漏，需周期性調節填料，填料與柱塞是一對易損件。
5、流量在10%-100%的范圍內，計量精度可達±1%，壓力可達50MPa,出口壓力變化時，流量幾乎不變。
6、無安全泄放裝置，建議在泵的出口管道上安裝安全閥。
7、結構簡單，維護方便，性價比較好。
8、所有柱塞計量泵均可通過調節沖程長度（裝沖程調節器可實現自動調節）和改變電機頻率來控制流量，可實現遠程控制。

　　電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動挺桿在導筒內作往復運動。連 同柱塞，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體；當柱塞向前死點移動時，此時吸入閥關閉 ，排出閥打開，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體 。

廣泛應用于化工、石油化工、冶金、電力、醫藥、食品、塑料發泡等各個領域，成為現代工業實現半自動化和全自動化操作不可缺少的泵種。尤其在輸送高粘度、高壓力、高溫度的各種液體介質的工藝流程中特別受歡迎。

例：2JYMZ-630/0.3-L-B-IV
2-聯（缸）數，單缸不標
J-計量泵
YM-YM：液壓隔膜式，M：機械隔膜式，柱塞泵不標
Z-機座號（W：微機座，X：小機座，D：大機座，T：特大機座）
630-額定流量（L/h）
0.3-額定排除壓力（MPa）
L-特殊性能泵（BWW：夾套保溫型加溫型，L：冷卻，GN：高粘度，YB：隔膜破裂報警，P：變頻調節，DXD：帶數字控制器或行程調節器，XF：懸浮液）
B-B：防爆電機，普通電機不標
IV-液缸過流部分材料（I：304，Ⅱ：316(316L)，Ⅲ：PVC，Ⅳ：PP，Ⅴ：PTFE，Ⅵ：陶瓷，Ⅶ哈氏合金，Ⅷ：20號合金）

隔膜計量泵結構圖
