JDM-S型隔膜計量泵
械隔膜計量泵445334.jpg)
| 產品類別：計量泵系列 |
| 產品名稱：JDM-S型隔膜計量泵 |
|
性能數據 |
流量范圍 |
2000~3000L/h |
|
壓力范圍 |
0.3MPa | |
|
介質溫度 |
-10℃~100℃ | |
| 環境溫度 | 不超過40℃ | |
| 工作壓力 | ||
| 電機數據 | 配套功率 | 1.1KW |
| 電壓 | 220V、380V | |
| 頻率 | 50HZ、60HZ | |
| 轉數 | 1450r/min | |
| 防護等級 | IP55 | |
| 絕緣等級 | F | |
| 材料 | 泵頭 | PVC/PTFE/不銹鋼 |
| 閥球 | 陶瓷/不銹鋼 | |
| 隔膜閥座 | 聚四氟乙烯 |
- 產品概述
- 工作原理
- 型號意義

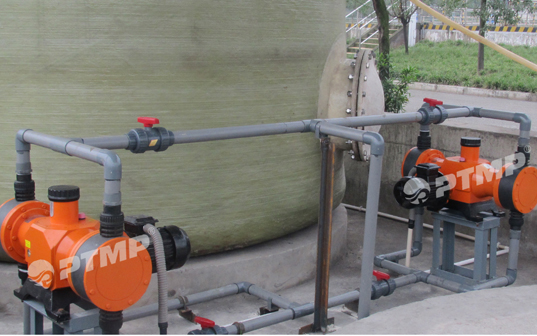

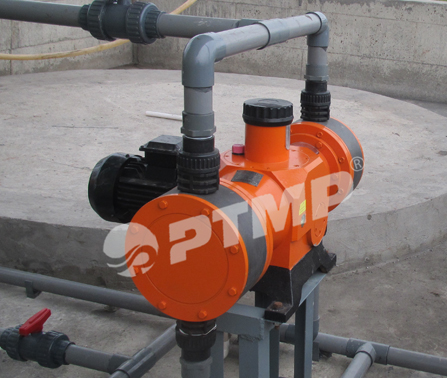

- 應用案例
- 性能參數
- 結構圖
JDM-S隔膜計量泵產品特點
1、螺桿副曲柄連插傳動機構，雙斜柱（套）改變偏心調節行程;對置式結構有效減少流量脈動力.
2、排量：3000L/H
3、額定排壓：0.3mpa
4、適應介質溫度-10℃～100℃
5、泵在運行或停止?fàn)顟B(tài)下均可調節流量，流量穩定精度<±1％
6、泵頭多種材質可選：304、316L、PVC、PTFE、PVDF等。
7、流量調節：手動/自動調節沖程/可配變頻控制流量大小。
8、金屬增強復合隔膜
9、進出口連接：法蘭和管套連接
10、可實現多臺并聯使用并可獨立調節流量。
電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動挺桿在導筒內作往復運動。連同柱塞，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體；當柱塞向前死點移動時，此時吸入閥關閉，排出閥打開，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。
2JYMZ-630/0.3-L-B-IV
2-聯（缸）數，單缸不標
J-計量泵
YM-YM：液壓隔膜式，M：機械隔膜式，柱塞泵不標
Z-機座號（W：微機座，X：小機座，D：大機座，T：特大機座）
630-額定流量（L/h）
0.3-額定排除壓力（MPa）
L-特殊性能泵（BWW：夾套保溫型加溫型，L：冷卻，GN：高粘度，YB：隔膜破裂報警，P：變頻調節，DXD：帶數字控制器或行程調節器，XF：懸浮液）
B-B：防爆電機，普通電機不標
IV-液缸過流部分材料（I：304，Ⅱ：316(316L)，Ⅲ：PVC，Ⅳ：PP，Ⅴ：PTFE，Ⅵ：陶瓷，Ⅶ哈氏合金，Ⅷ：20號合金）
制藥廠logo17679 副本.jpg)
九方制藥有限公司17679.jpg)
