IH型化工離心泵
| 產品類別：化工泵系列 |
| 產品名稱：IH型化工離心泵 |
|
性能數據 |
流量范圍 |
3.4~460m³/h |
|
揚程范圍 |
3.7~128m | |
|
介質溫度 |
-20℃~105℃，特殊措施可達180℃ | |
| 環境溫度 | 不超過40℃ | |
| 工作壓力 | ≤1.6MPa | |
| 電機數據 | 配套功率 | 0.55KW~160KW |
| 電壓 | 380V、440V | |
| 頻率 | 50HZ、60HZ | |
| 轉數 | 1450/2900r/min | |
| 防護等級 | IP54/IP55/IP65 | |
| 絕緣等級 | F | |
| 材料 | 泵體、泵蓋、葉輪 | 不銹鋼 |
| 泵軸 | 不銹鋼 | |
| 機械密封 | 石墨、碳化鎢、碳化硅、硬質合金等 |
- 產品概述
- 工作原理
- 產品用途
- 型號意義
- 應用案例
- 性能參數
- 結構圖
產品概述
IH型化工泵是單級單吸懸臂式離心泵，其標記額定性能點和尺寸等效采用國際標準ISO2858-1975(E)，是一種用以取代F型耐腐蝕泵更新?lián)Q代的節能產品，適用于化工、石油、冶金、電站、食品、制藥、合成纖維等部門輸送溫度在-20℃～105℃的腐蝕性介質或物理、化學性能類似于水的介質。
IH型化工泵的性能范圍(按設計點)
流量Q：6.3～400 (m³/h)
揚程H：5～125(m)
泵的工作設計壓力為1.6(MPa)
用戶可根據被輸送介質的腐蝕性程度對泵的過流部分主要零件選用不同材料。泵的過流部分主要零件的材料及其代號有下列五種：
|
材料名稱 |
ZG1Cr18Ni9 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
代 號 |
303 |
305 |
306 |
|
材料名稱 |
ZG1Cr18Ni12Mo2Ti |
ZG1Cr18Mn13Mo2CuN |
|
|
代 號 |
307 |
402 |
|
產品特點
1、IH系列化工泵系單級單吸化工離心泵,是取代F型耐腐蝕離心泵的節能型更新?lián)Q代產品,該產品的執行標準,GB5662-85,ISO2858,GB/T5656-94.
2、IH系列化工泵系臥式徑向剖分,后開門結,檢修時不需拆卸管路.
3、泵體軸向吸入,徑向排出,腳支承式,泵與原動機連結用加長聯軸器.
4、泵軸承用潔凈的22號機械滑油,泵運轉前須向懸架內加滑油至油標中心線以上2mm左右
5、大直徑葉輪用填料密封,付葉輪密封(動力密封)
產品特點
1、IH系列化工泵系單級單吸化工離心泵,是取代F型耐腐蝕離心泵的節能型更新?lián)Q代產品,該產品的執行標準,GB5662-85,ISO2858,GB/T5656-94.
2、IH系列化工泵系臥式徑向剖分,后開門結,檢修時不需拆卸管路.
3、泵體軸向吸入,徑向排出,腳支承式,泵與原動機連結用加長聯軸器.
4、泵軸承用潔凈的22號機械滑油,泵運轉前須向懸架內加滑油至油標中心線以上2mm左右
5、大直徑葉輪用填料密封,付葉輪密封(動力密封)
廣泛應用于石油,化工,合成纖維,化肥,電站,冶金,食品及醫藥等工業部門輸送不含懸浮顆粒和腐性或不允許污染的介質.
型號意義
例：IH80-50-315A（B、C）
IH-國際標準化工泵
80-吸入口直徑
415-排出口直徑
315-葉輪名義直徑

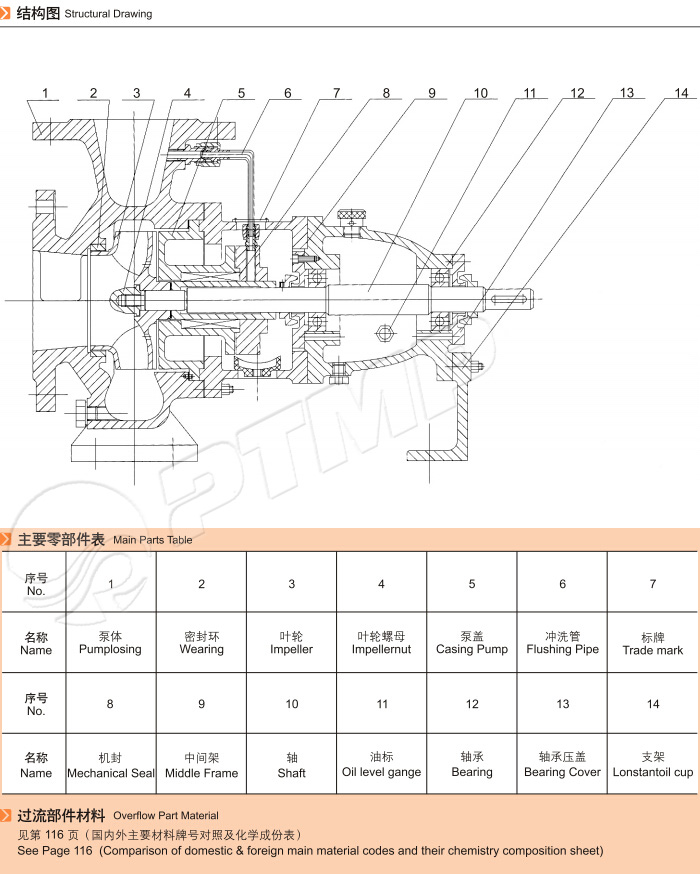

.jpg "IH系列標準化工泵結構圖")
