NGCQ型高溫磁力泵



 產品類別：磁力泵系列
 產品名稱：NGCQ型高溫磁力泵

性能數據

流量范圍

 3.2~100m3/h

揚程范圍

20~80m

介質溫度

 120℃~300℃
環境溫度 不超過40℃
工作壓力 ≤1.6MPa
電機數據 配套功率 0.75KW~75KW
電壓 380V、440V
頻率 50HZ、60HZ
轉數 2900r/min
防護等級 IP54/IP55
絕緣等級 F
材料 泵體、泵蓋、葉輪 ZG1Cr18Ni9Ti
泵軸 1Cr18Ni9Ti

  • 產品概述
  • 型號意義
  • 應用案例
  • 性能參數
  • 結構圖

NGCQ型高溫磁力泵采用多重循環冷卻結構,保證了原動力和磁傳動的可靠性和穩定性,同時采用柱銷聯軸器減少了泵的噪音和震動,便拆式和柱銷聯軸器同時使用,使泵的結構增長,更有利于泵的散熱.同時方便用戶的維修或更換零件,在泵的外轉子部會還設計了散熱風葉,確保磁鋼的穩定性.本系列泵適用于輸送高溫介質,使用溫度≤300℃.

例：CQB80-65-160G
NGCQ-磁力驅動泵
80-進口直徑mm
65-出口直徑mm
160-葉輪名義直徑mm
G-高溫型

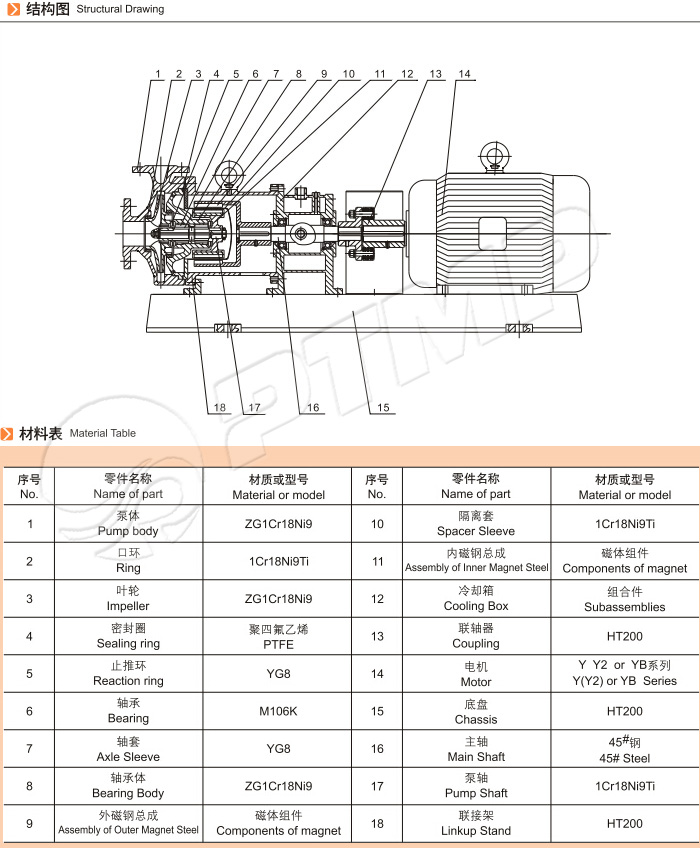

NGCQ高溫磁力泵結構圖
