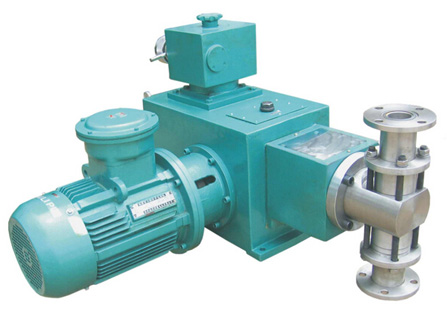

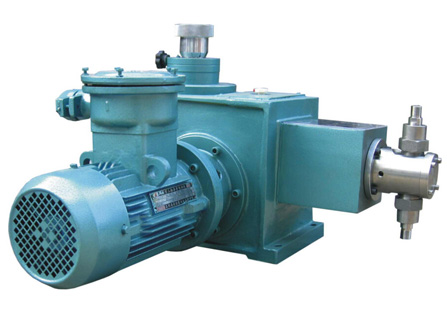

J-XⅡ型柱塞計量泵
| 產品類別：計量泵系列 |
| 產品名稱：J-XⅡ型柱塞計量泵 |
|
性能數據 |
流量范圍 |
3.8~310L/h |
|
壓力范圍 |
0.8~50MPa | |
|
介質溫度 |
-30℃~350℃ | |
| 環境溫度 | 不超過40℃ | |
| 工作壓力 | ||
| 電機數據 | 配套功率 | 0.55KW~0.75KW |
| 電壓 | 220V、380V | |
| 頻率 | 50HZ、60HZ | |
| 轉數 | 1450r/min | |
| 防護等級 | IP55 | |
| 絕緣等級 | F | |
| 材料 | 泵頭 | PTFE/不銹鋼 |
| 閥球 | 陶瓷/不銹鋼 | |
| 閥座 | 聚四氟乙烯 |
- 產品概述
- 工作原理
- 型號意義
- 應用案例
- 性能參數
- 結構圖
J-XⅡ型柱塞計量泵產品特點
1、額定流量：310L/h。
2、額定排壓：50Mpa
3、適應介質溫度：≤250℃
4、過流零件可選材質：304、316L、20號合，哈氏合金、陶瓷等。
5、流量控制方式：手動/自動沖程調節/數字變頻控制實現外部信號自動控制。
6、泵在運行或停止?fàn)顟B(tài)下均可調節

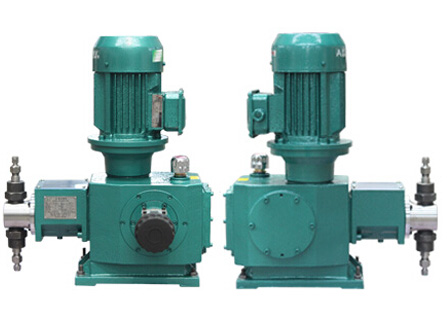

7、可制單缸泵、雙缸泵和三缸泵流量可分別獨立調節
8、流量穩定粘度±1％。
9、進出口連接方式：卡套式焊接管接頭式和法蘭連接
10、根據用戶工藝要求，泵頭過流可制成保溫夾套型，電熱加溫型等。
電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動挺桿在導筒內作往復運動。連同柱塞，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體；當柱塞向前死點移動時，此時吸入閥關閉，排出閥打開，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。
例：2JYMZ-630/0.3-L-B-IV
2-聯（缸）數，單缸不標
J-計量泵
YM-YM：液壓隔膜式，M：機械隔膜式，柱塞泵不標
Z-機座號（W：微機座，X：小機座，D：大機座，T：特大機座）
630-額定流量（L/h）
0.3-額定排除壓力（MPa）
L-特殊性能泵（BWW：夾套保溫型加溫型，L：冷卻，GN：高粘度，YB：隔膜破裂報警，P：變頻調節，DXD：帶數字控制器或行程調節器，XF：懸浮液）
B-B：防爆電機，普通電機不標
IV-液缸過流部分材料（I：304，Ⅱ：316(316L)，Ⅲ：PVC，Ⅳ：PP，Ⅴ：PTFE，Ⅵ：陶瓷，Ⅶ哈氏合金，Ⅷ：20號合金）
